Прикольный самокат или проект «катало» для ребенка своими руками

Прикольный самокат или проект «катало» для ребенка от 2 до 4 лет. Самокат табуретка был сделан на день рождения. Самоделка полностью повторяет игрушку производимую в Англии торговое название Zoomster. Стоимость игрушки и ее доставка сделали рентабельной работу своими руками. Конструкция и крепеж был определен из наличия материалов на момент строительства самоката своими руками. Мастер раскрывает все секреты строительства и модернизации самоката. Как всегда присутствует пошаговая инструкция изготовления деталей и сборки каталы своими руками с видео, чертежом шаблоном и большим числом фото.

Как сделать самокат табуретку для ребенка своими руками

Проект КАТАЛО

Проект КАТАЛО самокат-табуретка

  1. Материалы и инструмент
  2. Подготовка деталей для самоката проекта Катало
  3. Сборка деталей самоката табуретки
  4. Установка колес на самокат табуретку
  5. Опыт эксплуатации

Материалы и инструмент

Подбирая подарок ребенку на просторах интернета нашел что искал — самокат табуретку. Но вот только цена игрушки и некитайская доставка из Англии заставили задуматься и конкретно сэкономить на покупке, сделав самокат своими руками. Поиск в интернете чертежей не дал результата. Видно игрушка доступна родителям во всем остальном мире. Собрав в интернете все фотографии самоката составил эскиз и вырезал два шаблона из гофрокартона для выпиливания основных деталей изделия под кодом проекта «Катало». Смотрите фото.

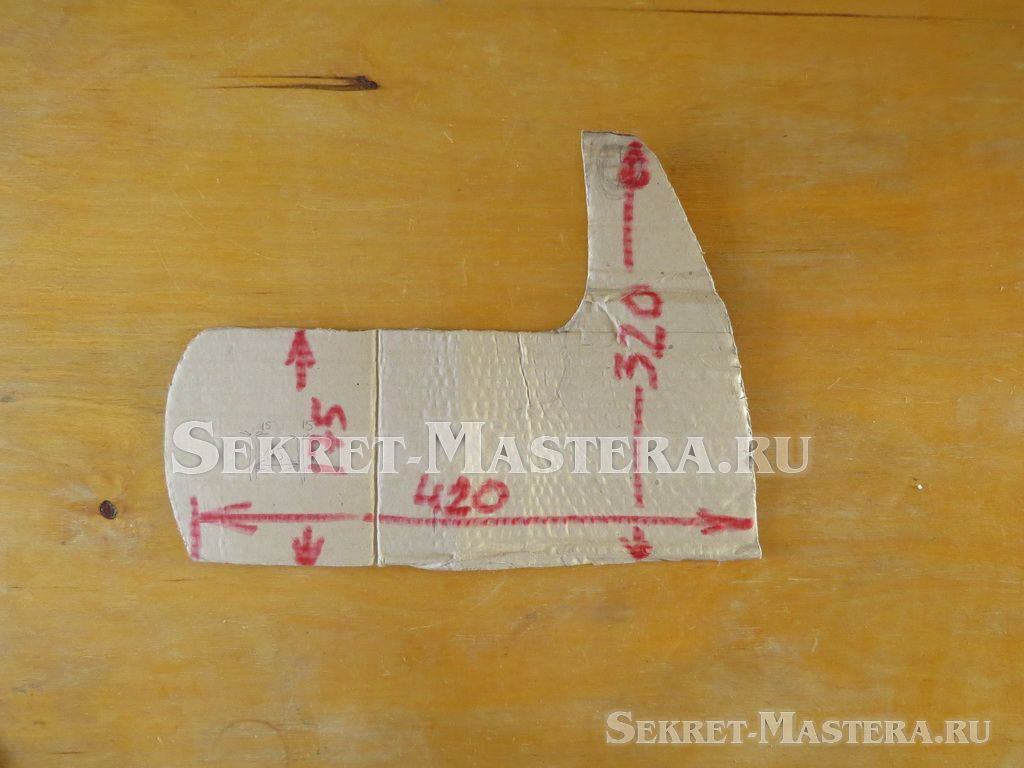

Проект КАТАЛО. Шаблон боковины

Проект КАТАЛО. Шаблон боковины

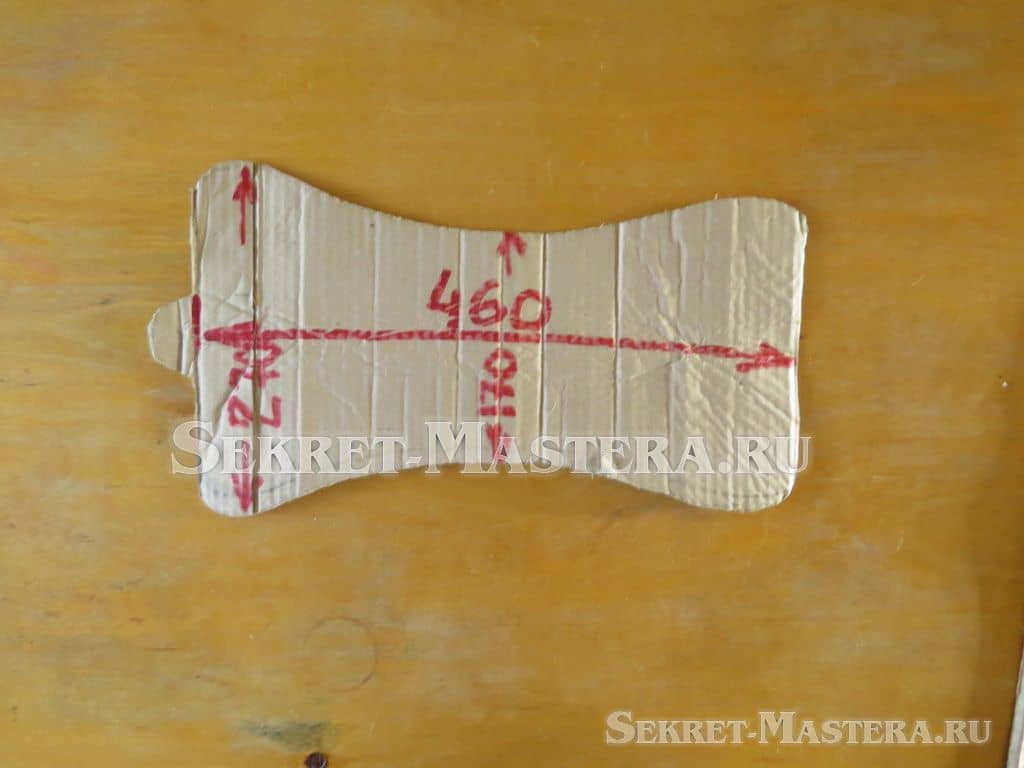

Проект КАТАЛО. Шаблон основания

Проект КАТАЛО. Шаблон основания



В целях экономии средств применен доступный под рукой материал: куски 10 — 12 мм фанеры, обрезки досок, саморезы  и мебельные шурупы. Специально были куплены под проект мебельные ролики. Для изготовления применен следующий инструмент:

  • электролобзик;
  • шлифовальная машинка;
  • дрель шуруповерт с комплектом сверл и зенковок, применен инструмент марки SKIL;
  • строительный нож.

Подготовка деталей для самоката проекта Катало

Начертил на кусках фанеры по шаблону контуры будущих деталей.

Проект КАТАЛО

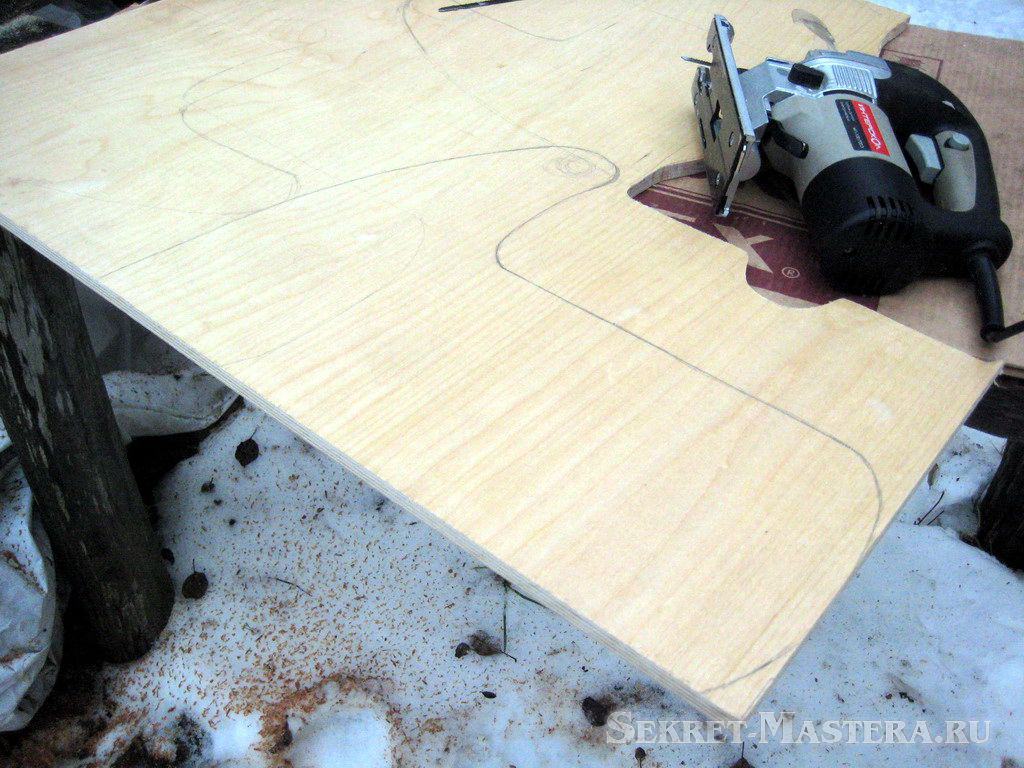

Проект КАТАЛО. Перенос контуров боковинки

Проект КАТАЛО

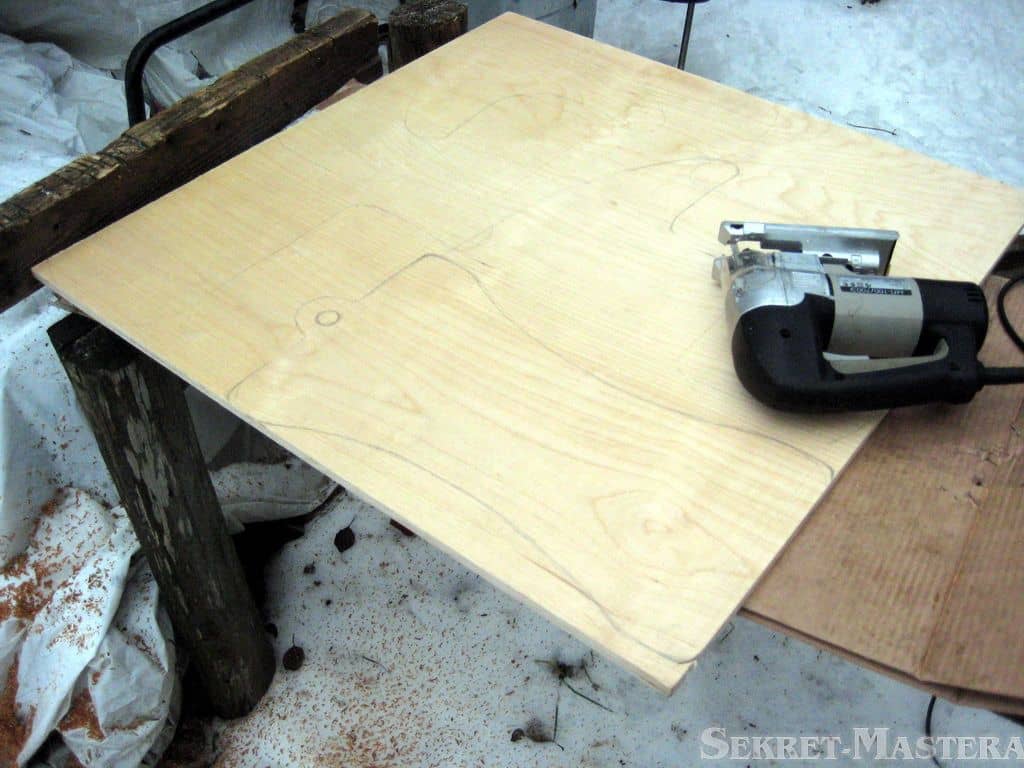

Проект КАТАЛО. Перенос контуров основания

Потребуется выпилить четыре основных детали для проекта — основание, сидение (размер 240 × 150 мм) и две боковины. А также три перегородки шириной 116 мм и высотой 170, 70, 50 мм соответственно. Работы выполняются электролобзиком. После выпиливания детали самоката, особенно края, шлифуются.

Проект КАТАЛО

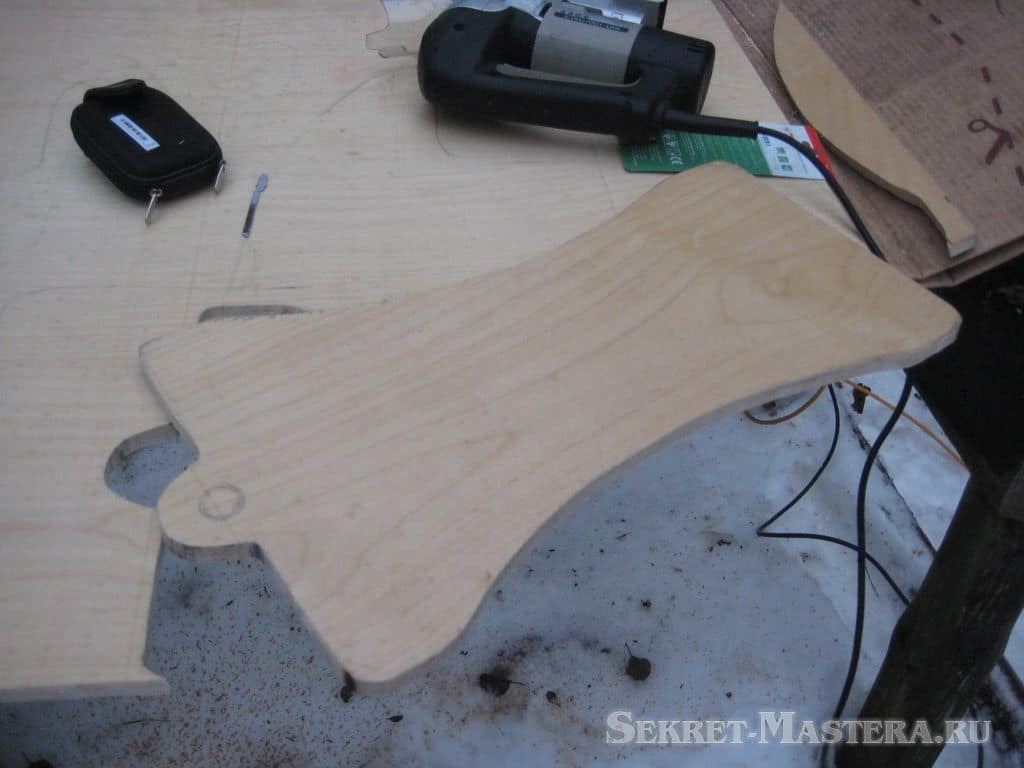

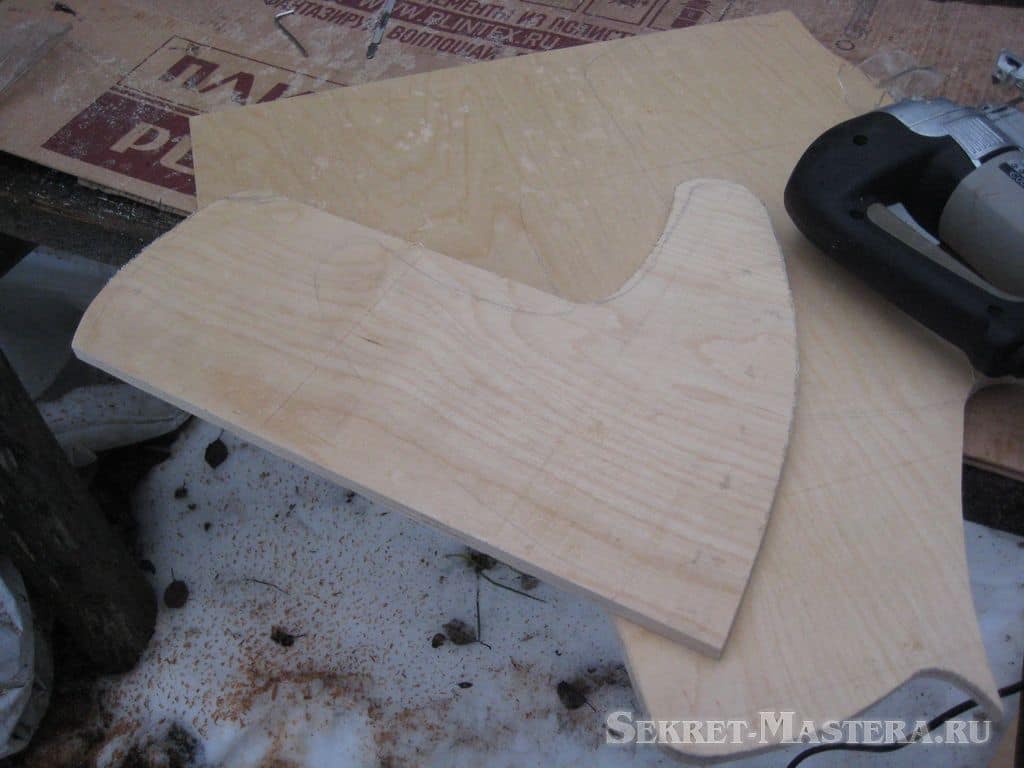

Проект КАТАЛО. Деталь самоката-табуретки

Проект КАТАЛО

Проект КАТАЛО. Деталь самоката-табуретки

Проект КАТАЛО

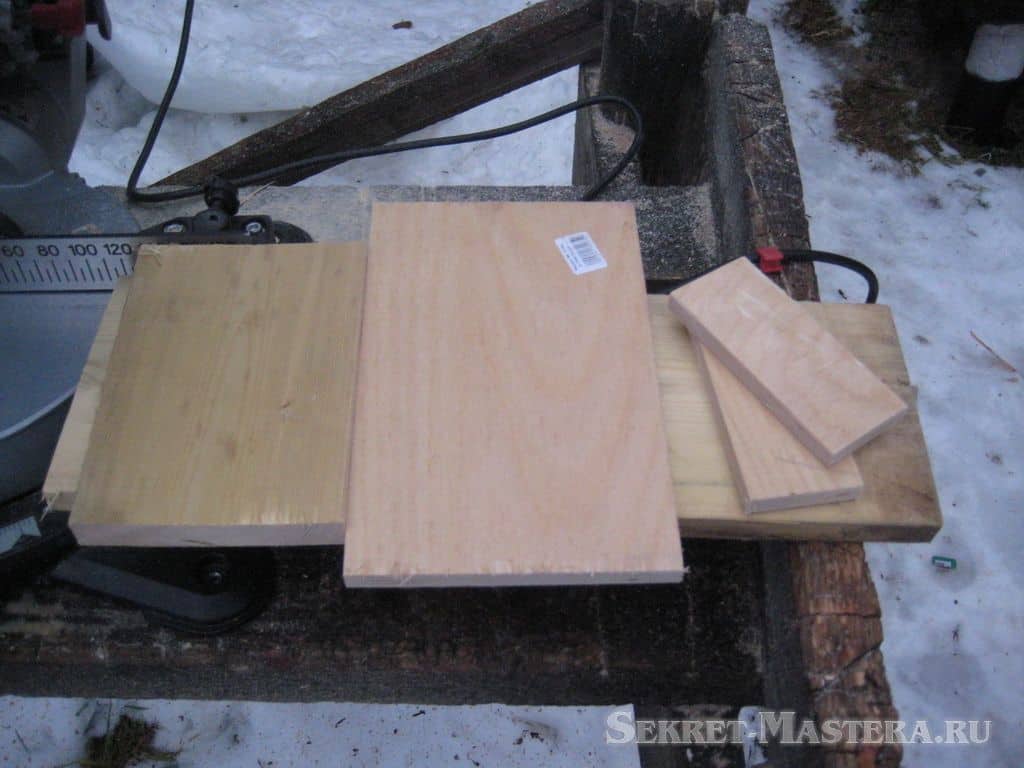

Проект КАТАЛО. Детали самоката-табуретки

Проект КАТАЛО

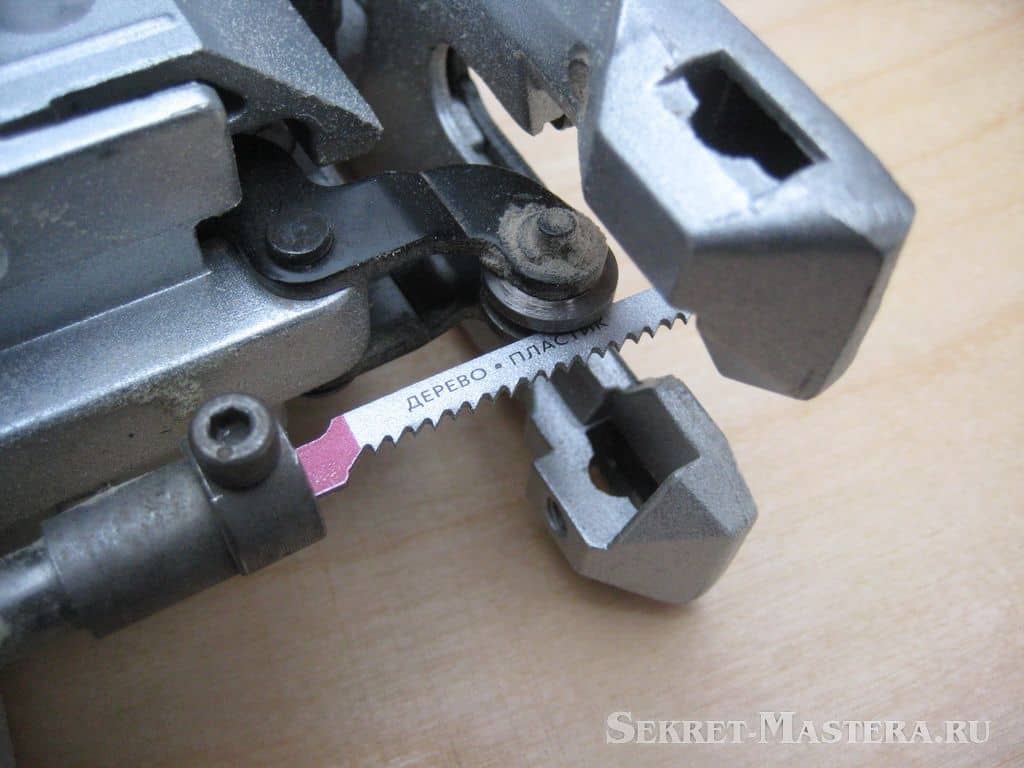

Пилка лобзика для выпиливания деталей из куска фанеры

Проект КАТАЛО

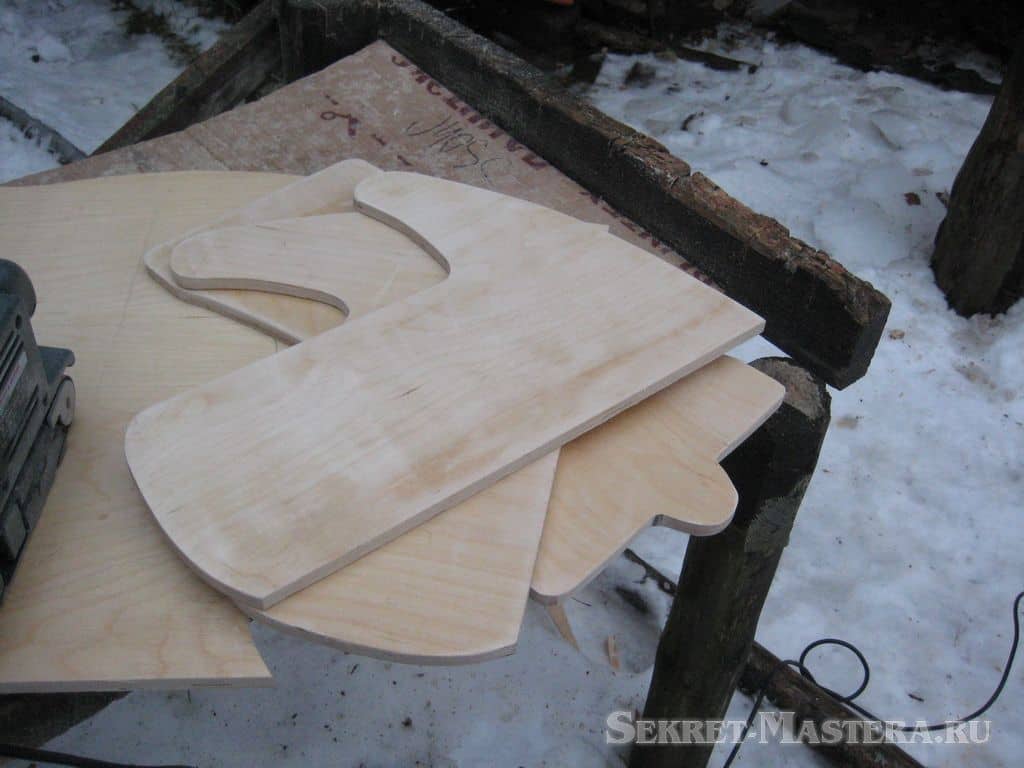

Проект КАТАЛО. Детали самоката ошлифованы



Все работы лучше проводить под вытяжкой или на открытом воздухе. В боковинах просверлил два отверстия диаметром 25 мм под палку руля, а также два отверстия в основании для буксировки.

Проект КАТАЛО

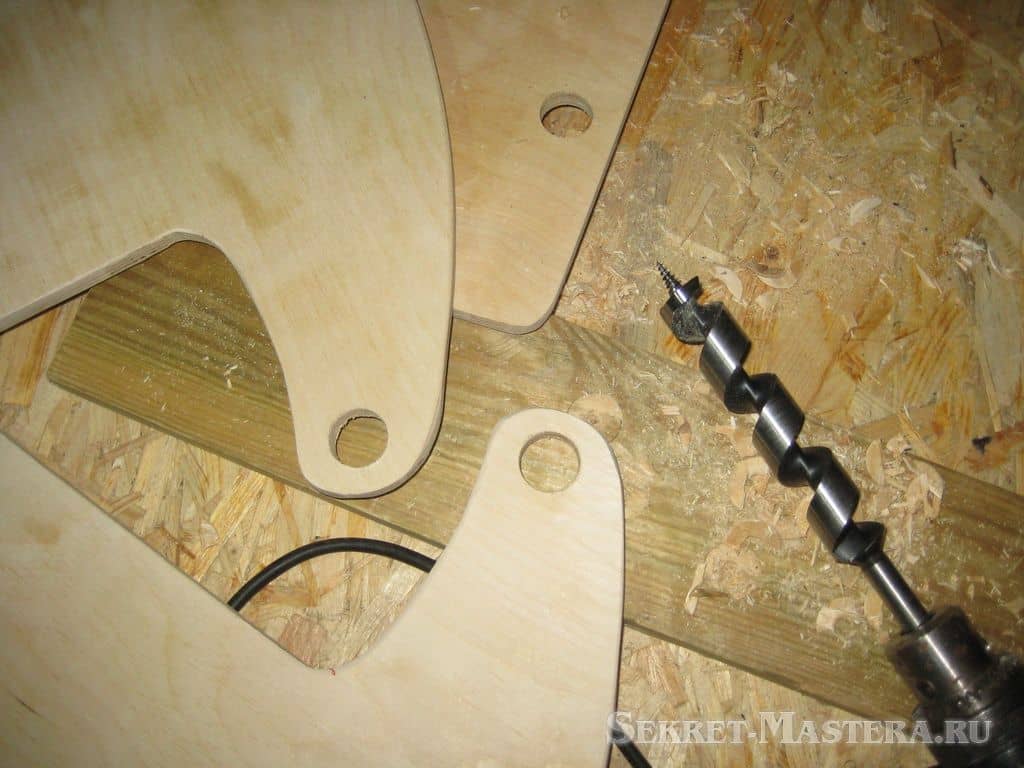

Проект КАТАЛО. Отверстия для руля в боковинах

Проект КАТАЛО

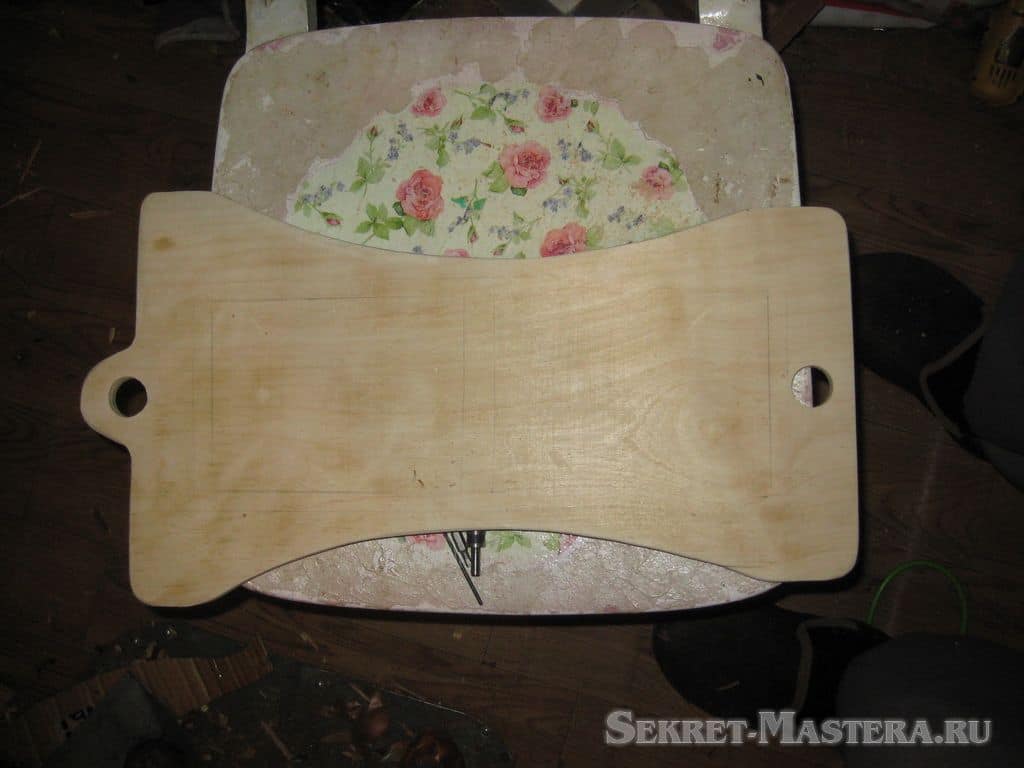

Проект КАТАЛО. Отверстия для буксировки в основании

Палку руля символически вырезал ножом из ручки бытовой швабры за которую будет держаться уже четвертое поколение членов семьи.

Проект КАТАЛО

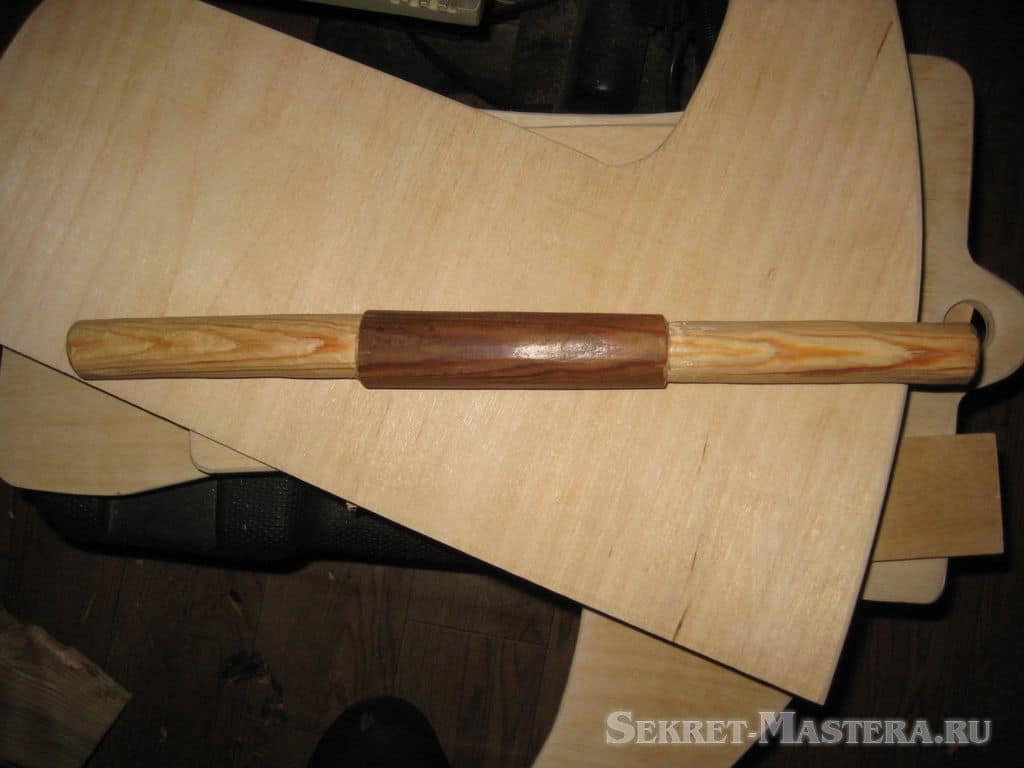

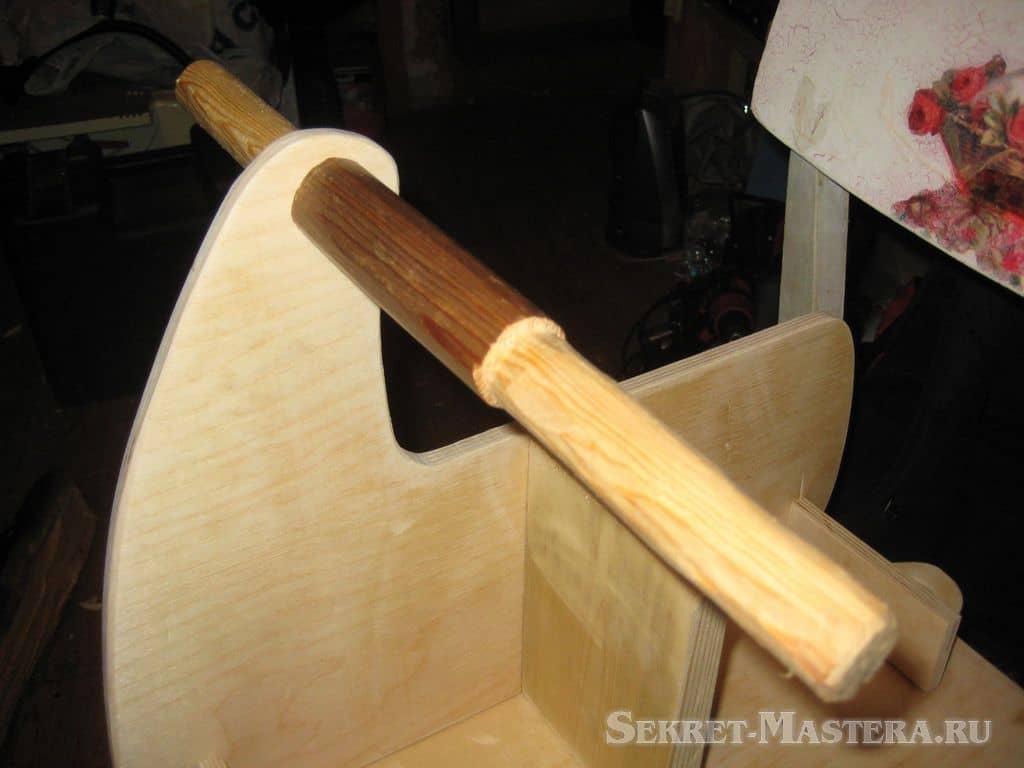

Проект КАТАЛО. Палка руля самоката

Проект КАТАЛО. Палка руля самоката

Проект КАТАЛО. Палка руля самоката

Длина ручки 350 мм. После подготовки деталей полезно совместить все их и проверить плотность из примыкания дуг к другу.

Проект КАТАЛО

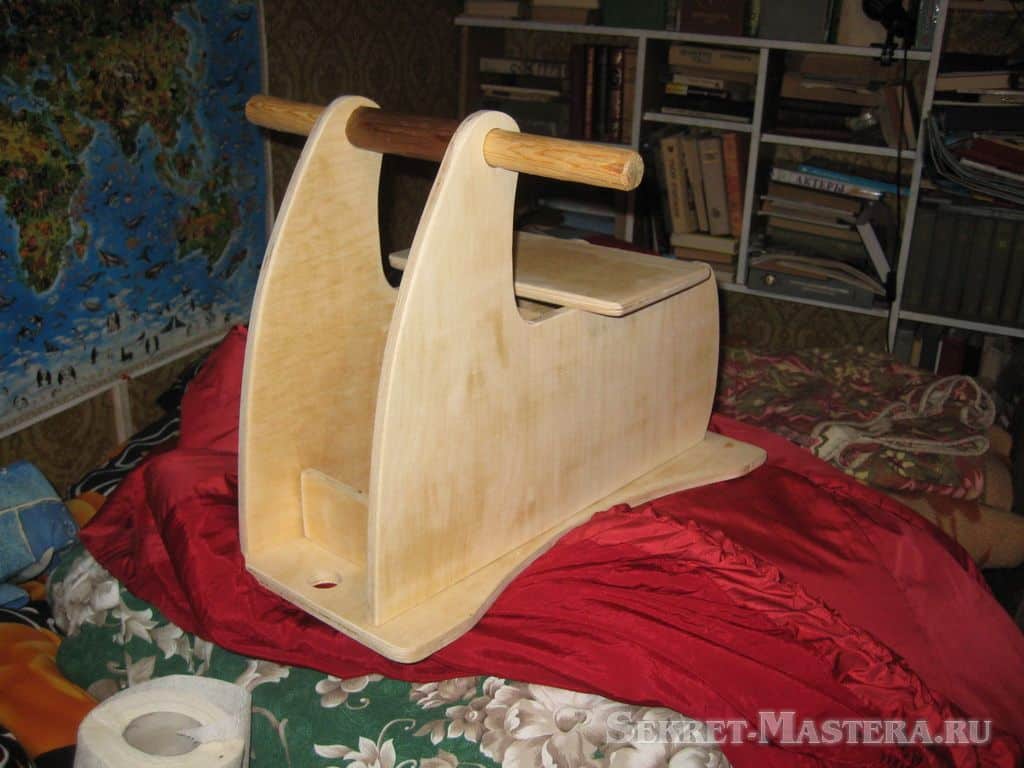

Проект КАТАЛО. Совмещение деталей перед сборкой самоката-табуретки



Сборка деталей самоката табуретки

Сборка проводилась саморезами и мебельными шурупами.

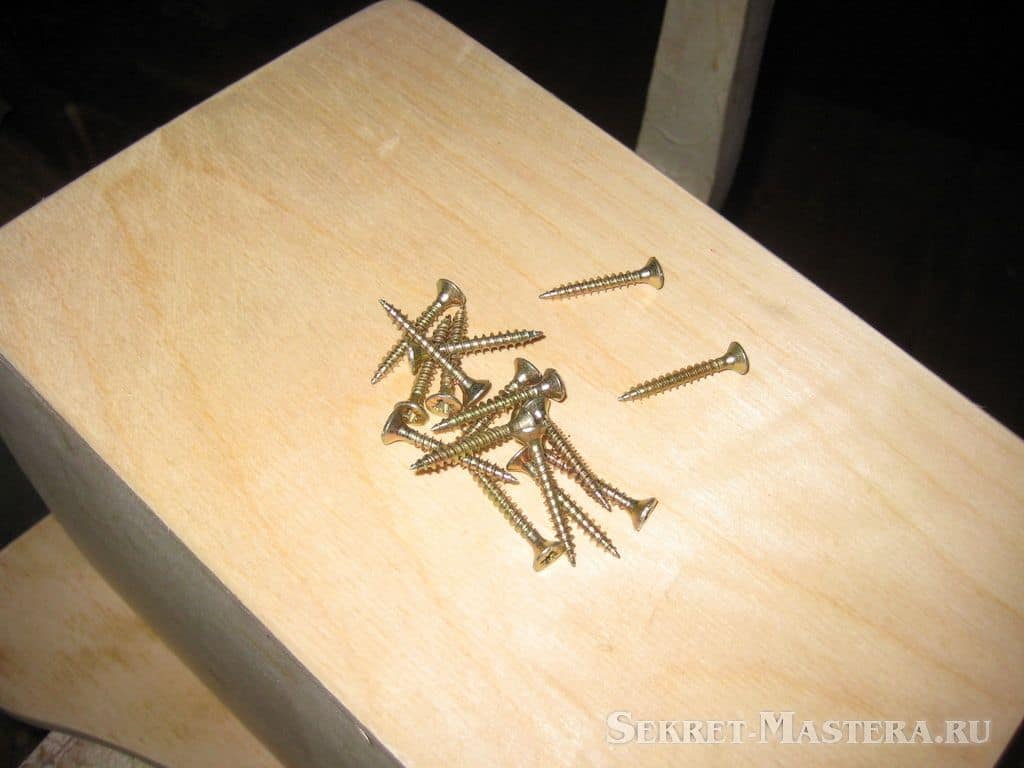

Шурупы для сборки верхней части самоката-табуретки

После совмещения деталей самоката карандашом отмечаются места соединения и задаются точки крепления. Сначала собирается верхняя часть самоката. Сверлятся отверстия в прикрепляемых деталях, зенкуются отверстия для утопления потайных головок саморезов. На ровной горизонтальной поверхности детали боковин, сиденья и перегородок соединяются вместе. Не забудьте вставить руль.



Проект КАТАЛО

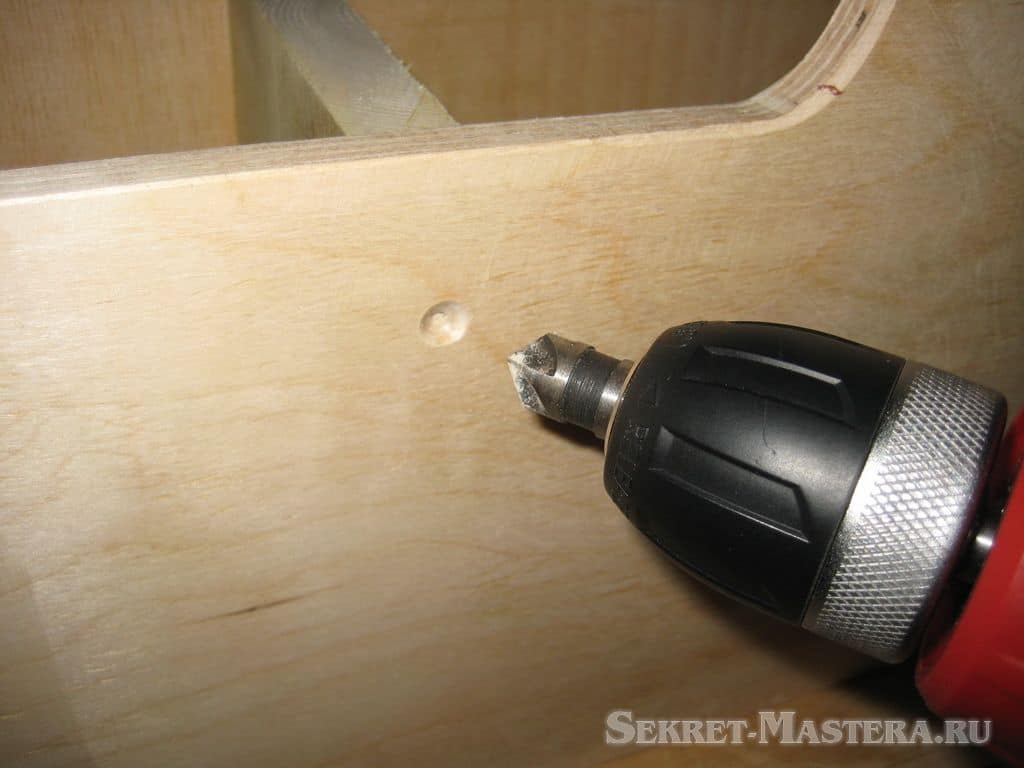

Проект КАТАЛО. Зенковка отверстий

Проект КАТАЛО

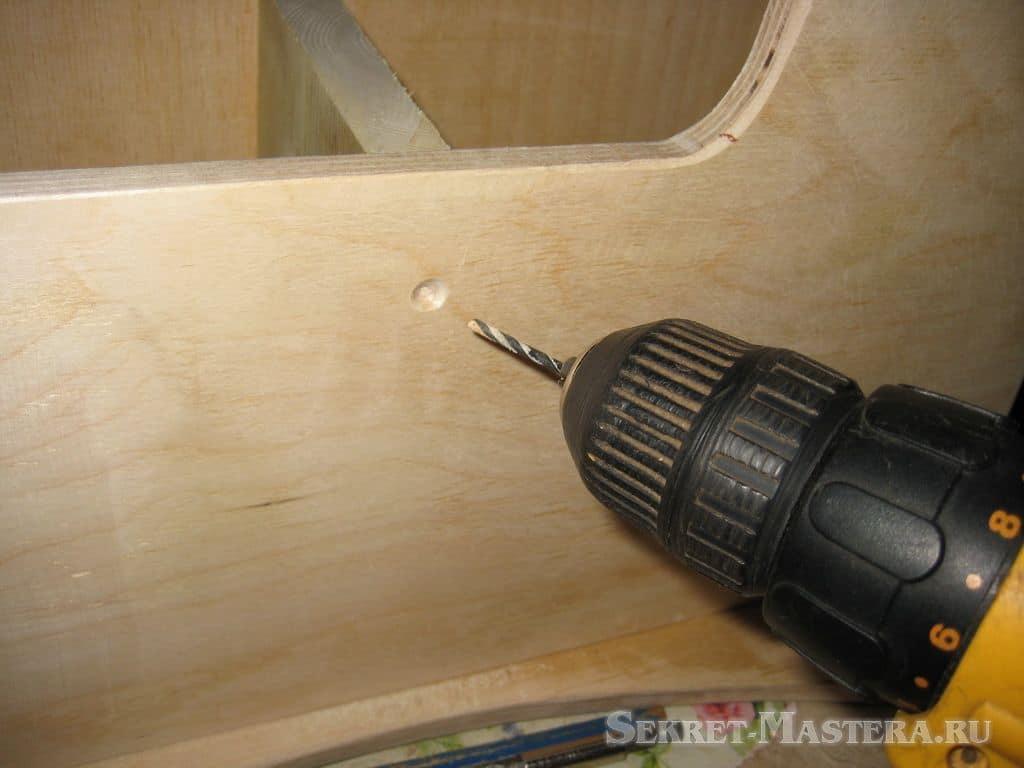

Проект КАТАЛО. Сверление отверстий

Проект КАТАЛО

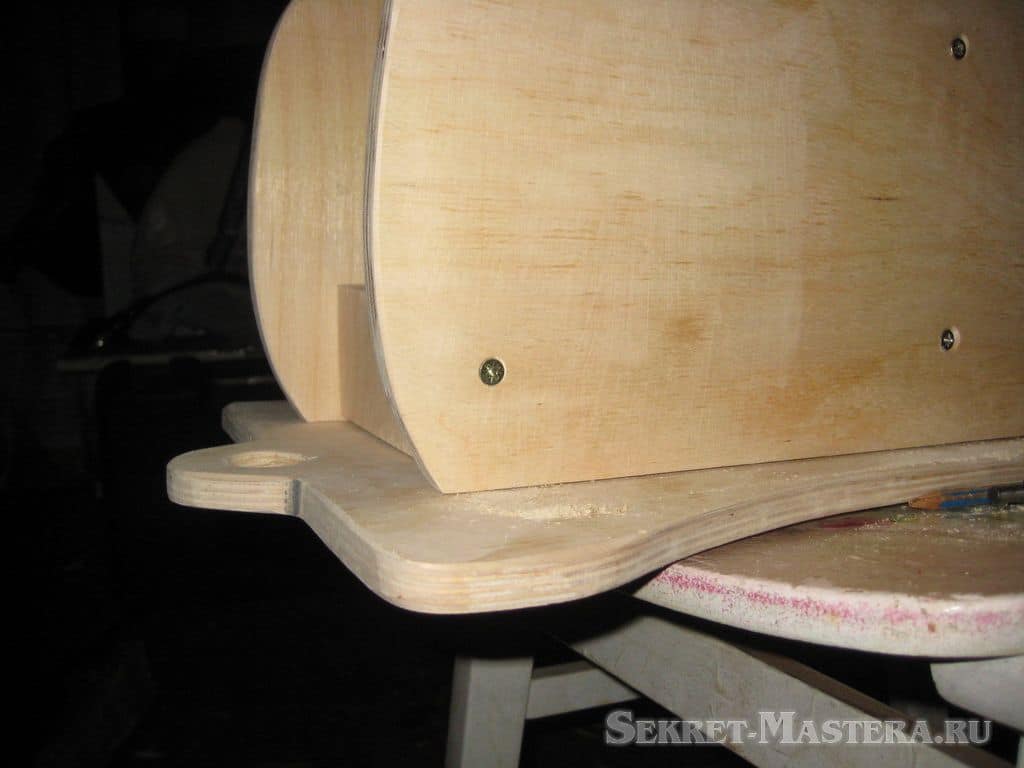

Проект КАТАЛО. Сборка верхней части самоката

Проект КАТАЛО

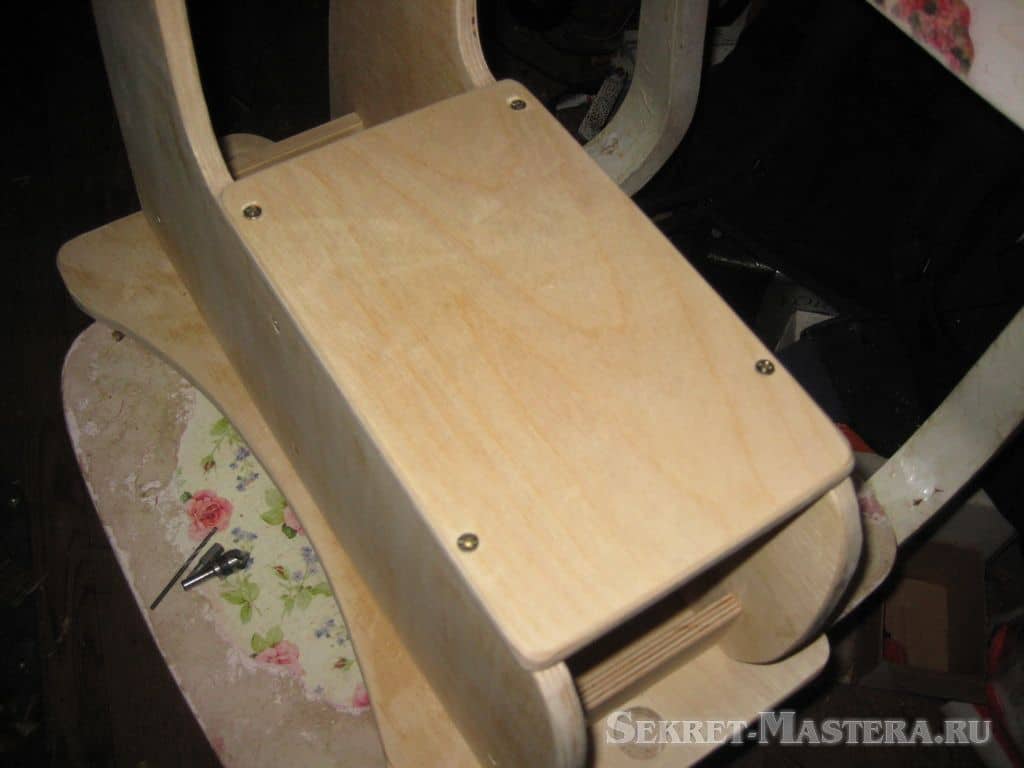

Проект КАТАЛО. Установка сидения

Проект КАТАЛО

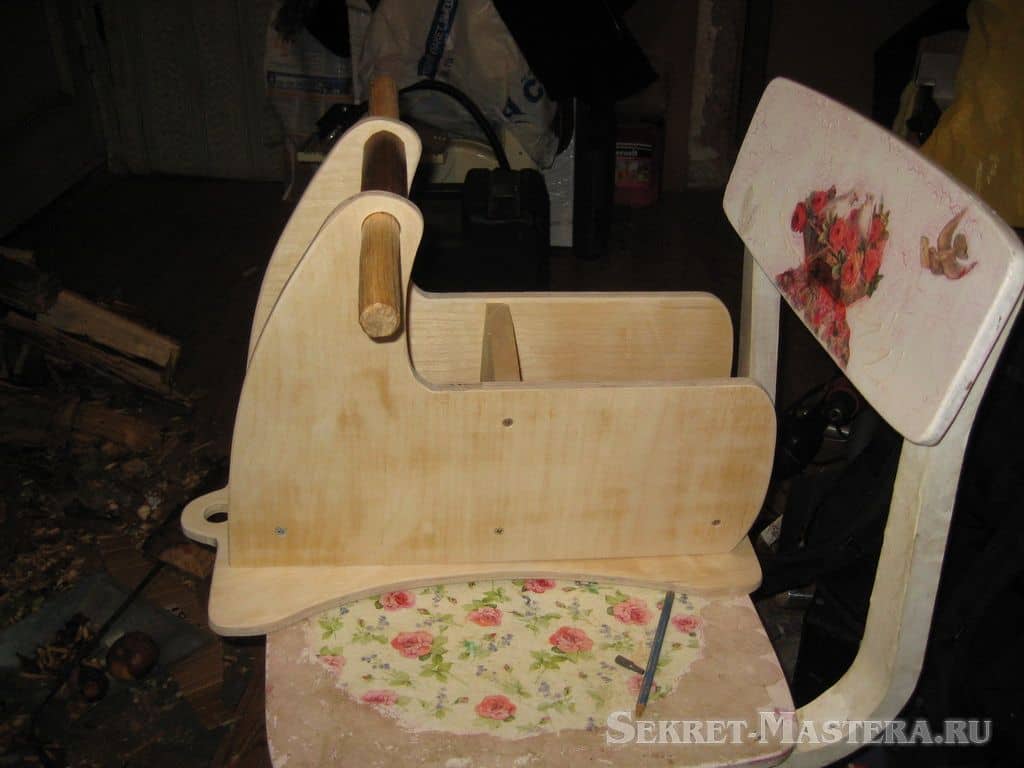

Проект КАТАЛО. Верхняя часть самоката собрана

Далее по разметке сверлятся отверстия в основании для крепления верхней части самоката. Для надежности присоединение выполнено мебельными шурупами. Подробности работы с мебельными шурупами найдете по этой ссылке.

Проект КАТАЛО

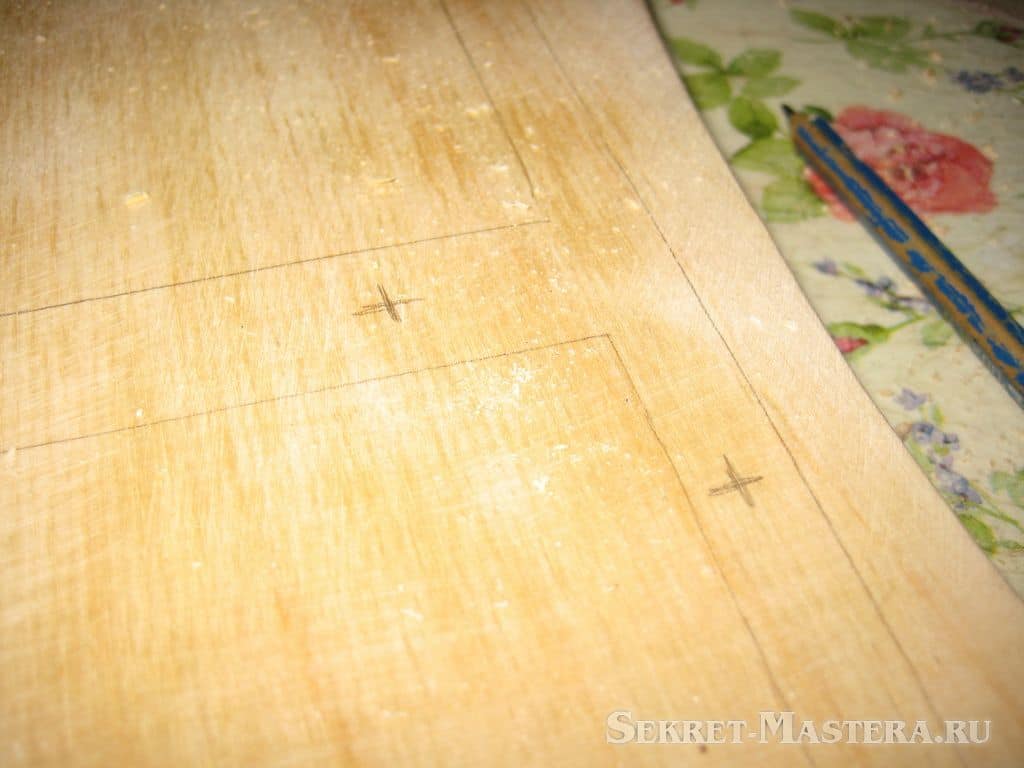

Проект КАТАЛО. Разметка крепежных отверстий в основании

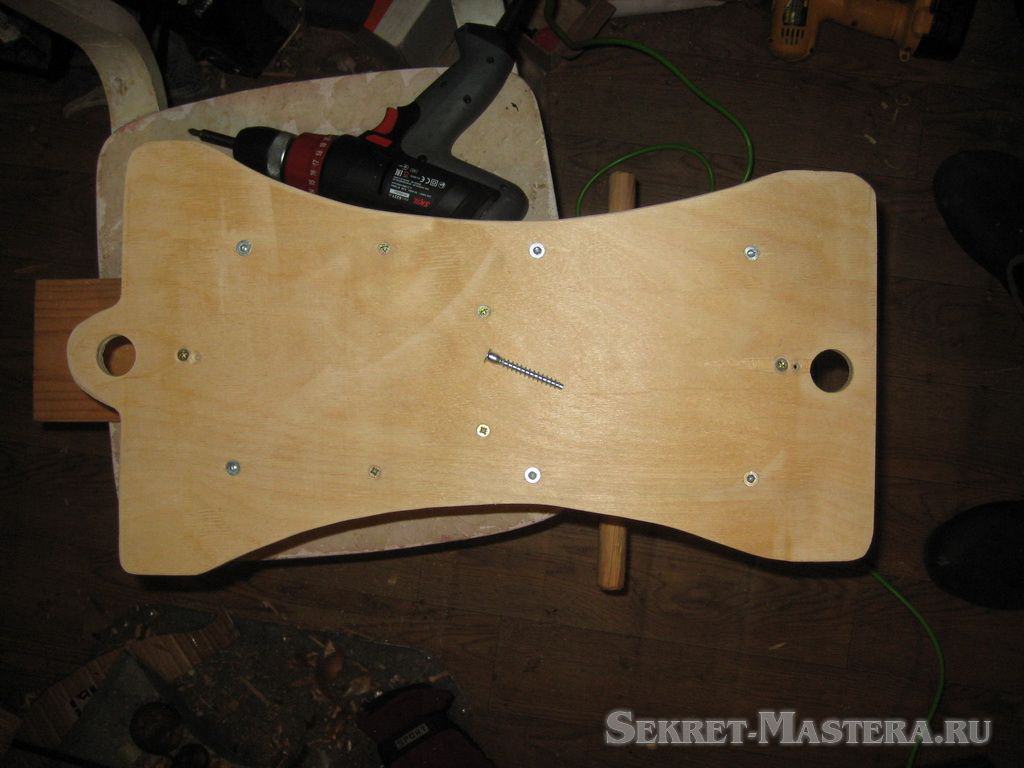

Проект КАТАЛО. Присоединения основания мебельными шурупами



Установка колес на самокат табуретку

К вопросу крепления колес — мебельных роликов надо отнестись со всей серьёзностью. Трудность обусловлено толщиной основания. Саморез с круглой головкой при креплении не должен провернуться. Для этого намечаются точки крепления роликов по углам основания. В точках крепления сверлятся тонкие отверстие. При закручивании саморезов в шуруповерте подбирается соответствующее положение срабатывания трещетки. Длина саморезов 10мм.

Проект КАТАЛО

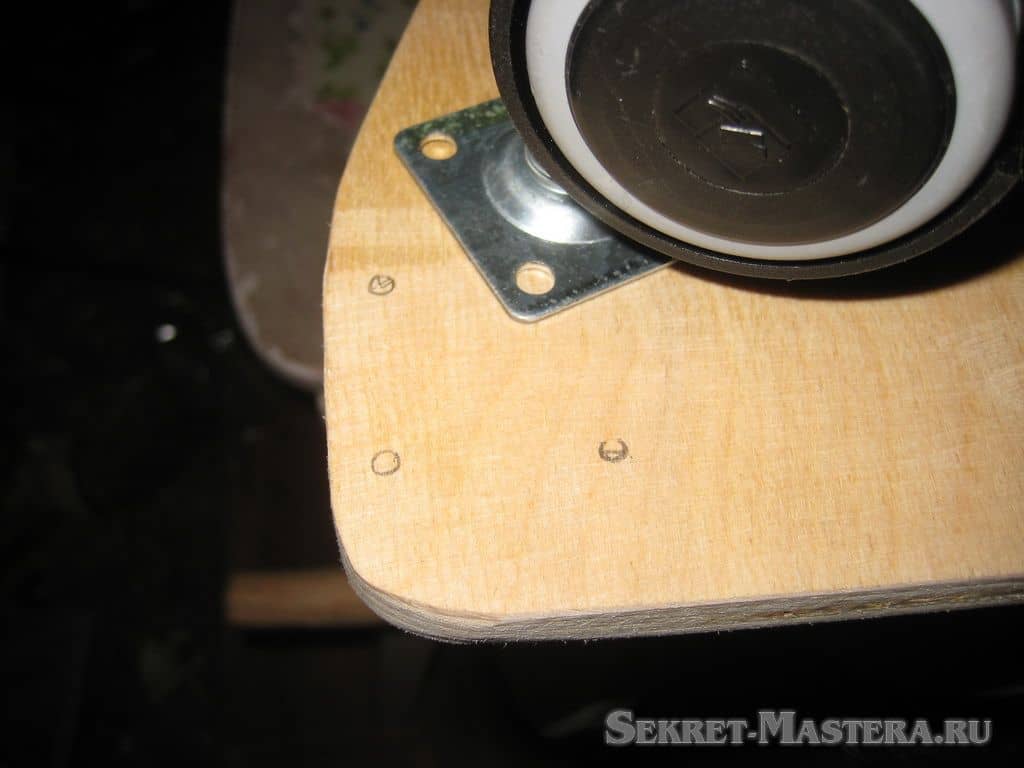

Проект КАТАЛО. Разметка отверстий под крепление роликов

Проект КАТАЛО

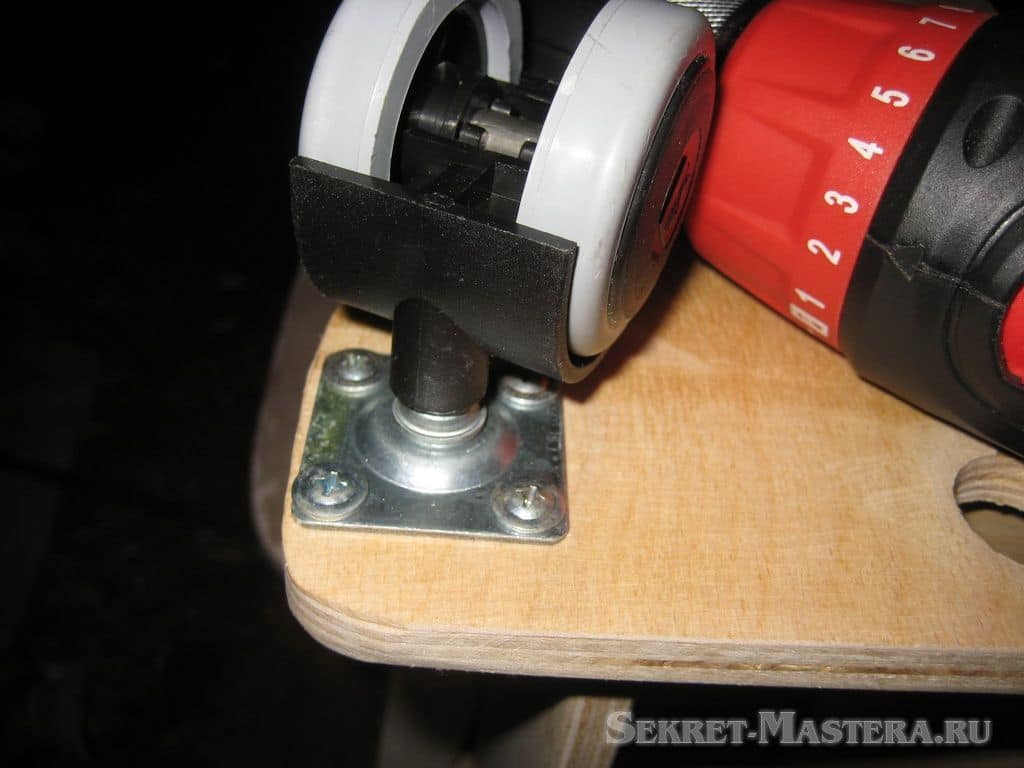

Проект КАТАЛО. Ролик закреплен

Проект КАТАЛО

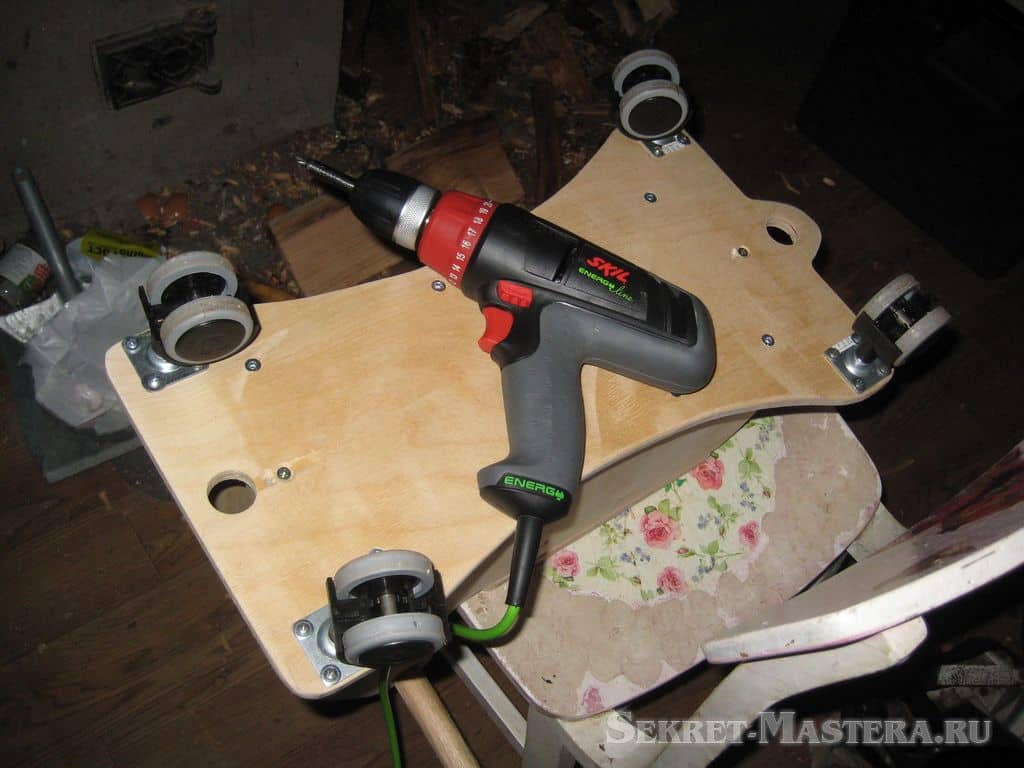

Проект КАТАЛО. Ролики закреплены

Проект КАТАЛО

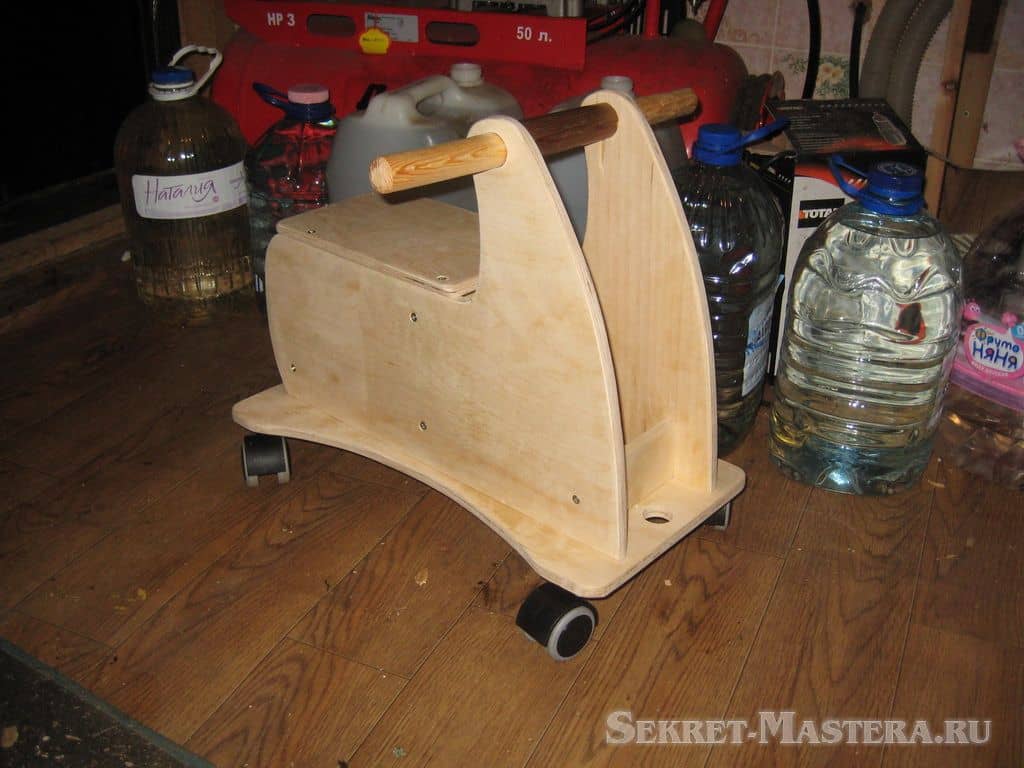

Проект КАТАЛО. Самокат-табуретка собран

Первоначально на самокат были установлены ролики как на оригинале, но опыт эксплуатации показал, что разумнее свободно вращающиеся ролики надо ставить только спереди, а в зоне сидения лучше поставить фиксированные ролики. Смотрите фото.

Проект КАТАЛО

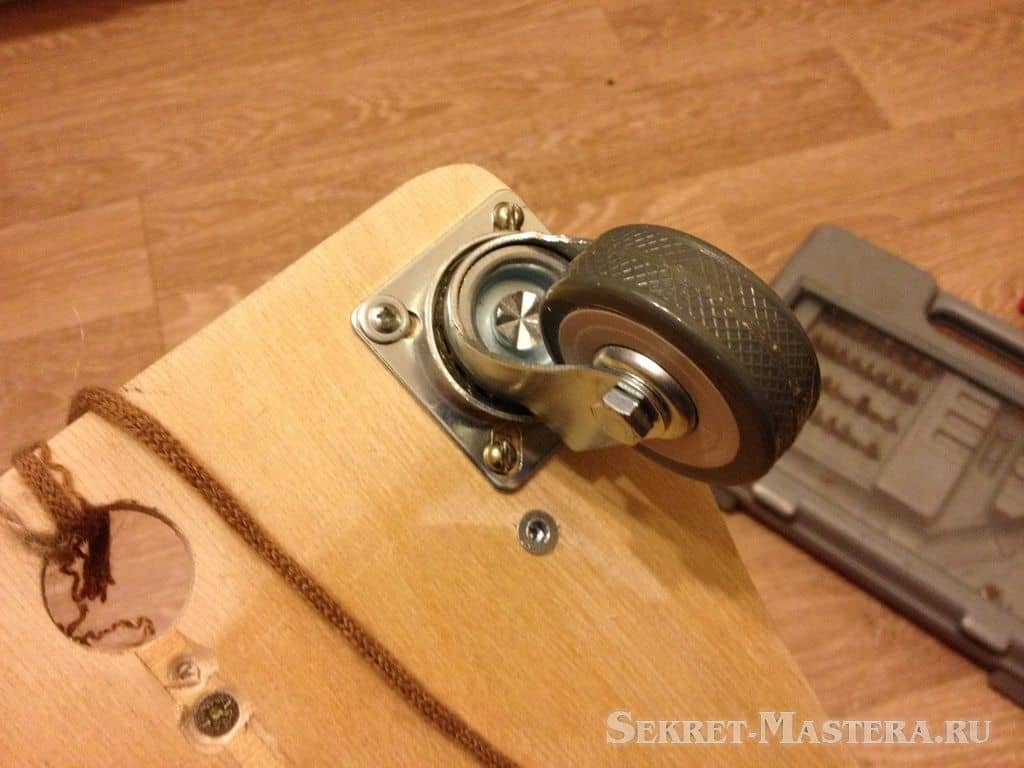

Проект КАТАЛО. Модернизация с заменой передних роликов

Проект КАТАЛО

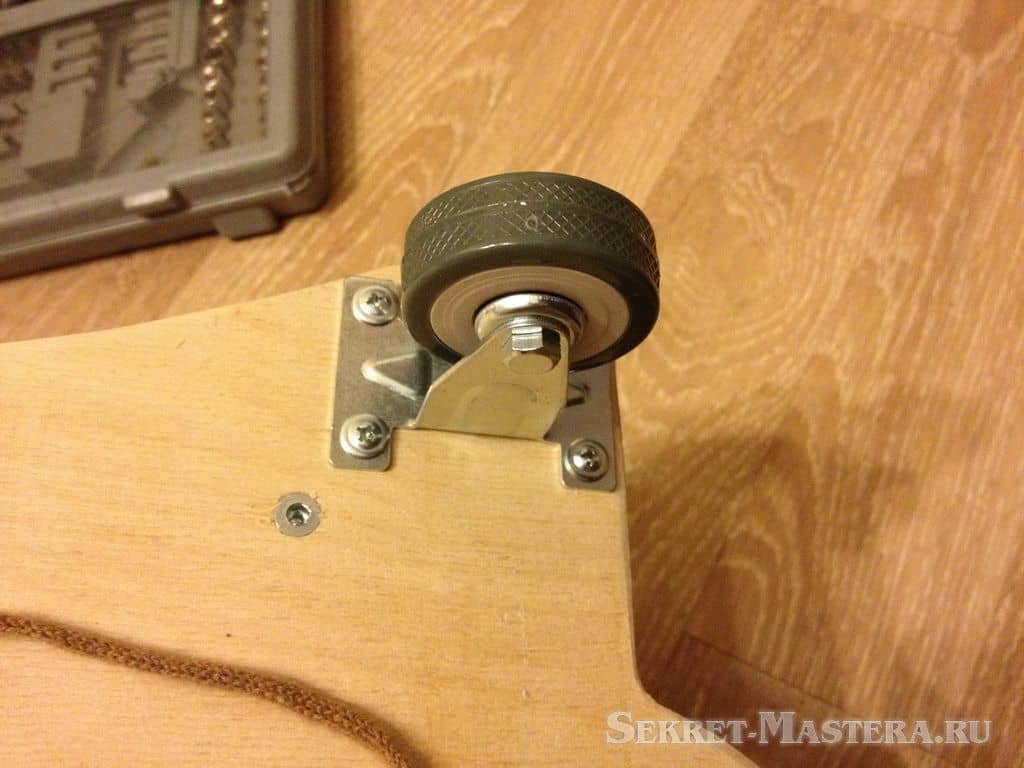

Проект КАТАЛО. Модернизация с заменой роликов под сидением

Проект КАТАЛО

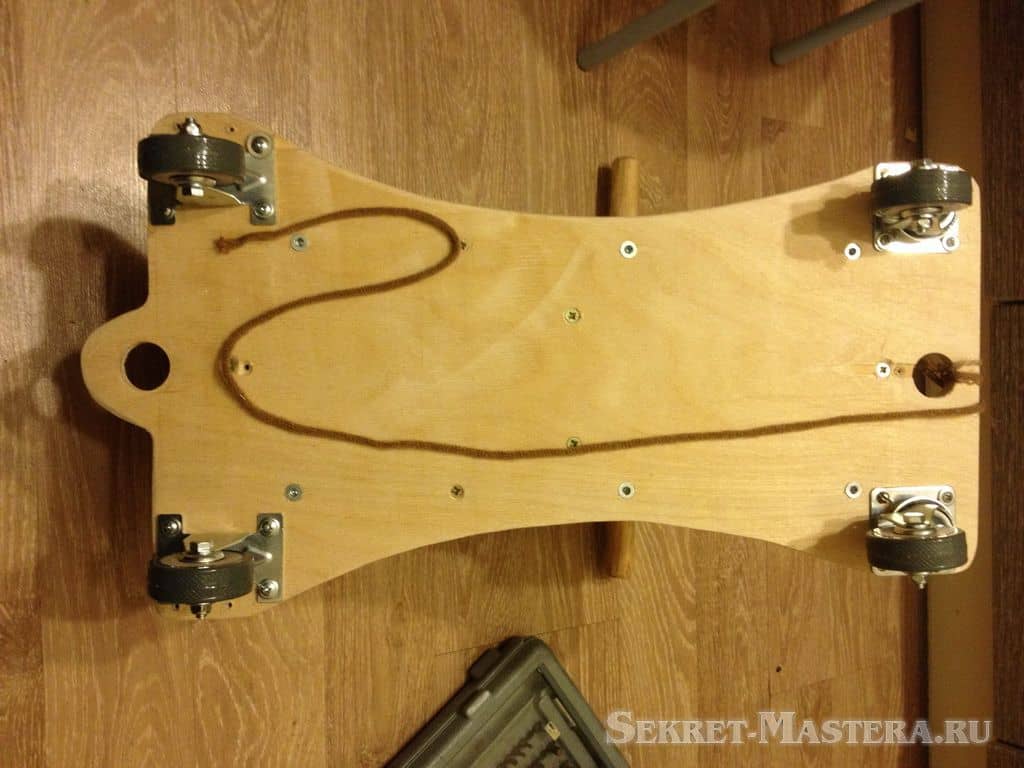

Проект КАТАЛО. Модернизированный вариант ходовой части самоката



Опыт эксплуатации

В рекламе самоката ставился рекомендованный возраст для ребенка от 1,5 до 5 лет, а некоторые перекупщики предлагали возраст возраст от 1 года. Фактически ребенок начинает справляться с игрушкой после двух лет. Полуторогодовалый ребенок не достает до пола, а если и достает, то сил толкаться у него не хватает. Думаю вопросов не должно возникать, что это самокат паркетник и его место в помещении на ровном полу. Краткая видео подборка с самокатом показана ниже. В возрасте 1,5 года ребенок не достает до пола. В два года ребенок уже справляется с игрушкой. В три года ребенок использует игрушку по полной схеме. Смотрите видео.

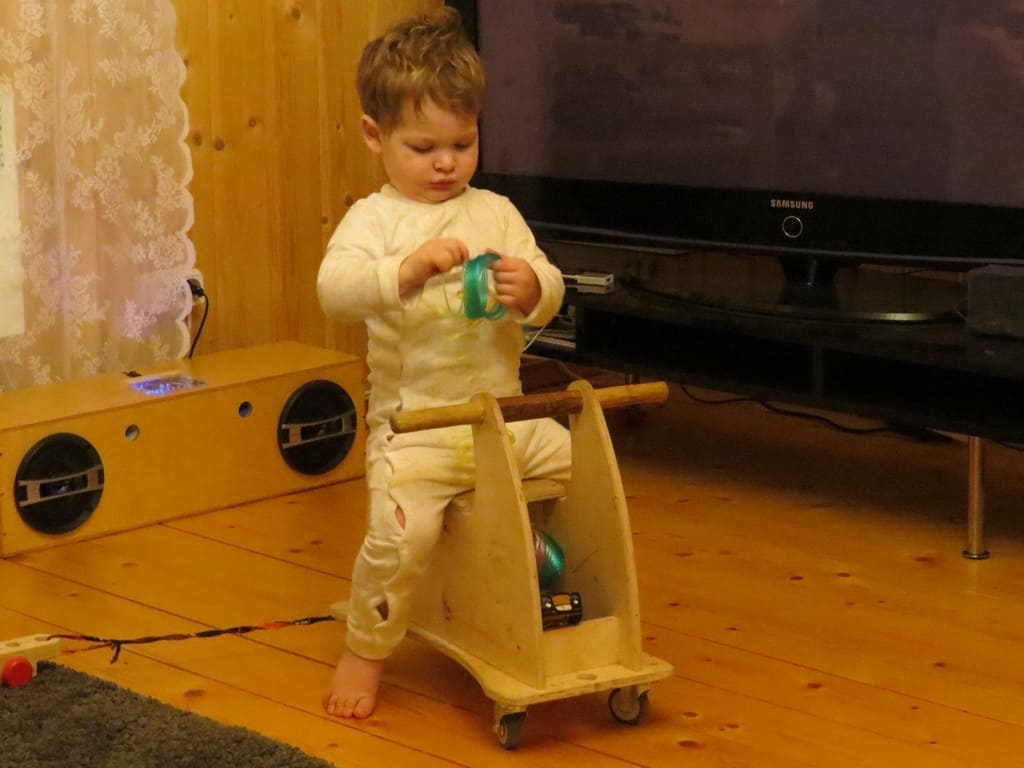

Проект КАТАЛО. Самокат-табуретка

Проект КАТАЛО. Самокат-табуретка

Ребенок ценит самокат и как транспортное средство, как табурет и место хранения любимых игрушек. Игровые моменты с перевозом и букировкой игрушек и «грузов» легко усваиваются и используются. С четырех лет интерес к игрушке угас. Скорость и дальность передвижения на уличном самокате или беговеле поставила самокат табуретку в тень. Мастер рекомендует подобную игрушку. Время изготовления игрушки проекта Катало 2-4 вечера. В заключение посмотрите видео версию строительства самоката «Катало»
