Как собрать стробоскопический спиннер крутилку на RGB светодиодах из набора деталей

Как собрать стробоскопический спиннер крутилку на RGB светодиодах из набора деталей своими руками. Спиннер (Fidget Spinner по английски) или по русски крутилка это компактная стильная игрушка для взрослых и детей, предназначенная для вращения на пальцах. В принципе игрушка известна давно, но при правильной раскрутке в медиа вещь иногда приобретает взрывную популярность, что и случилось в 2017 году со спиннером. Практическое применение игрушки наверное зависит от индивида, кого то она лечит от стресса, а для кого то заменяет четки… Мастер предлагает вам собрать свой спиннер со стробоскопическим эффектом. Многоцветная RGB LED подсветка с мигающим светом, кроме красивых оптических эффектов, будет наглядным пособием по изучению физики, оптики и электроники. Кроме того, спиннер еще надо и собрать своими руками, что дополнительно приведет к получению полезного опыта и навыков работы с паяльником.

Как собрать стробоскопический спиннер своими руками

Спиннер представляет из себя классическую конструкцию, в основе которой центральный подшипник и две лопасти противовеса. На лопастях размещена электронная схема и источник питания. Для сборки спиннера приобретается по ссылке http://ali.pub/268hj5 комплект механических и электронных деталей. Комплект деталей для сборки включает:

1. центральный подшипник (марка 608);
2. двухстороннюю печатную плату 115 мм x 30 мм;
3. две защитных планки из оргстекла с двумя винтами с гайками;
4. две пластмассовые накладки на подшипник;
5. комплект деталей — микросхема, 8 штук 5050 RGB светодиодов, четыре резистора по 120 Ом, микро кнопка, две планки фиксации батарей (батареи в комплект не входят).

Набор содержит SMD детали для сборки, что потребует определенных навыков и оборудования в виде маломощного паяльника с тонким жалом и желательно контролем температуры.
1. Температура пайки деталей не должна быть выше 300 ℃, самая большая опасность это повреждение светодиода. В комплекте всего один запасной светодиод.

2. Припой должен соответствовать температуре пайки. Применение флюса улучшит качество пайки.

3. Прежде чем начать пайку внимательно изучите весь процесс сборки спиннера. Ошибки пайки устранять непросто! На плату будут устанавливаться SMD компоненты.

Пайка электронных компонентов

1. Сборка схемы начинается с пайки светодиодов. RGB светодиоды устанавливаются по ключу. Ключ сборки светодиодов, косой срез на планке, должен совпадать с белой точкой на плате. Смотрите ФОТО! Пайка SMD деталей требует аккуратности. Поместите светодиод по центру места пайки. Прихватите припоем один электрод к плате. При необходимости паяльником и пинцетом выровняйте светодиод по месту пайки. Работайте быстро и не перегревайте светодиод! После установки светодиода на площадки пайки припаивайте 5 электродов. Так последовательно припаивайте все светодиоды.







2. Далее припаиваются SMD резисторы в количестве 3 штук. Работайте аккуратно. Извлекайте из ленты и паяйте по одному резистору.

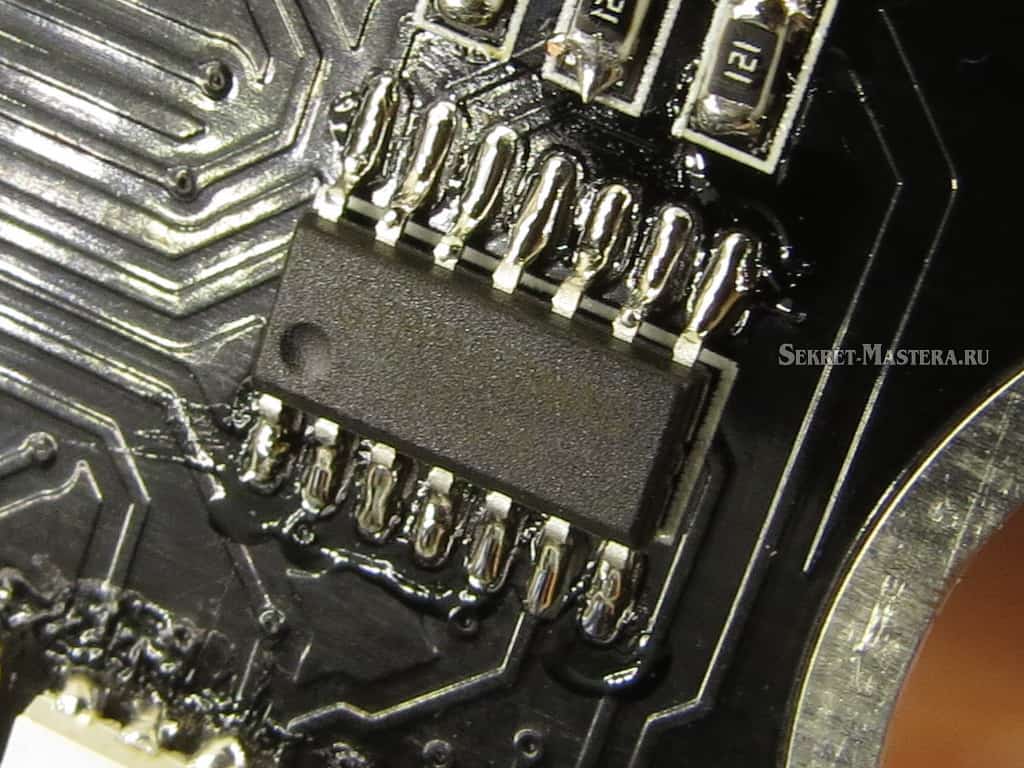

3. Далее припаивается микросхема. Соблюдайте ключ установки микросхемы на плате. Смотрите фото. Микросхема устанавливается по центру площадки для пайки. Сначала прихватывается одна крайняя ножка. При необходимости паяльником положение микросхемы уточняется. Затем прихватывается противоположная ножка по диагонали. И далее припаиваются все ножки микросхемы к плате.





На этом пайка электронных компонентов заканчивается. Переходим к пайке деталей на обратной стороне платы.

Пайка и сборка спиннера

1. На обратной стороне платы припаивается микрокнопка управления питанием.

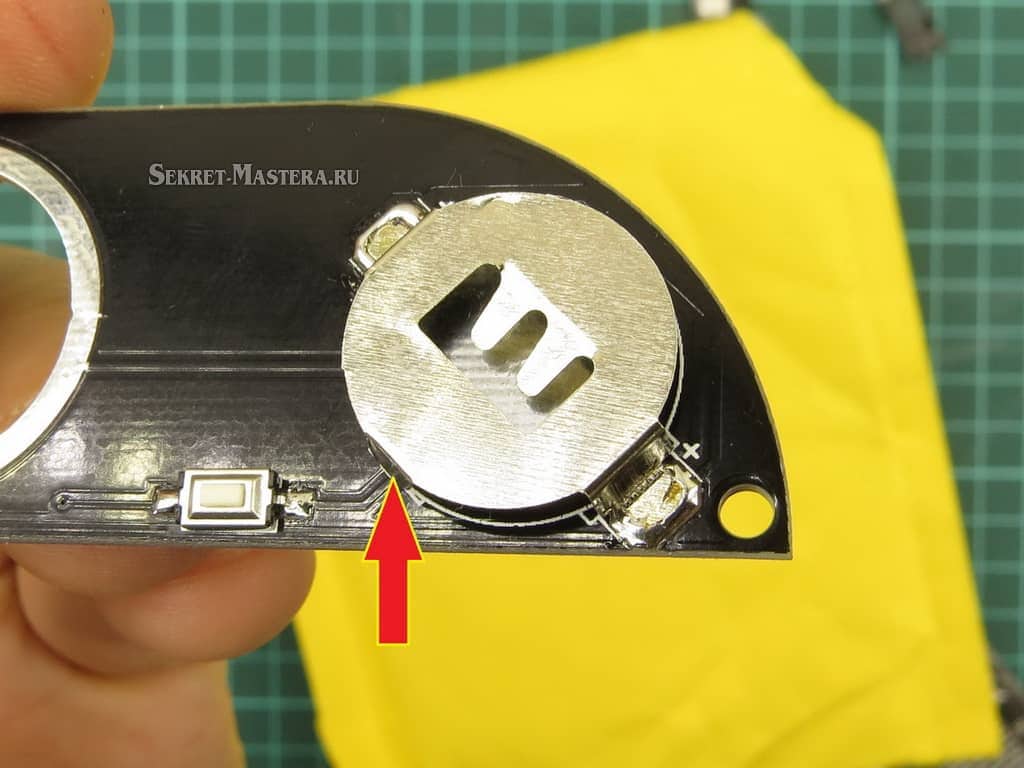

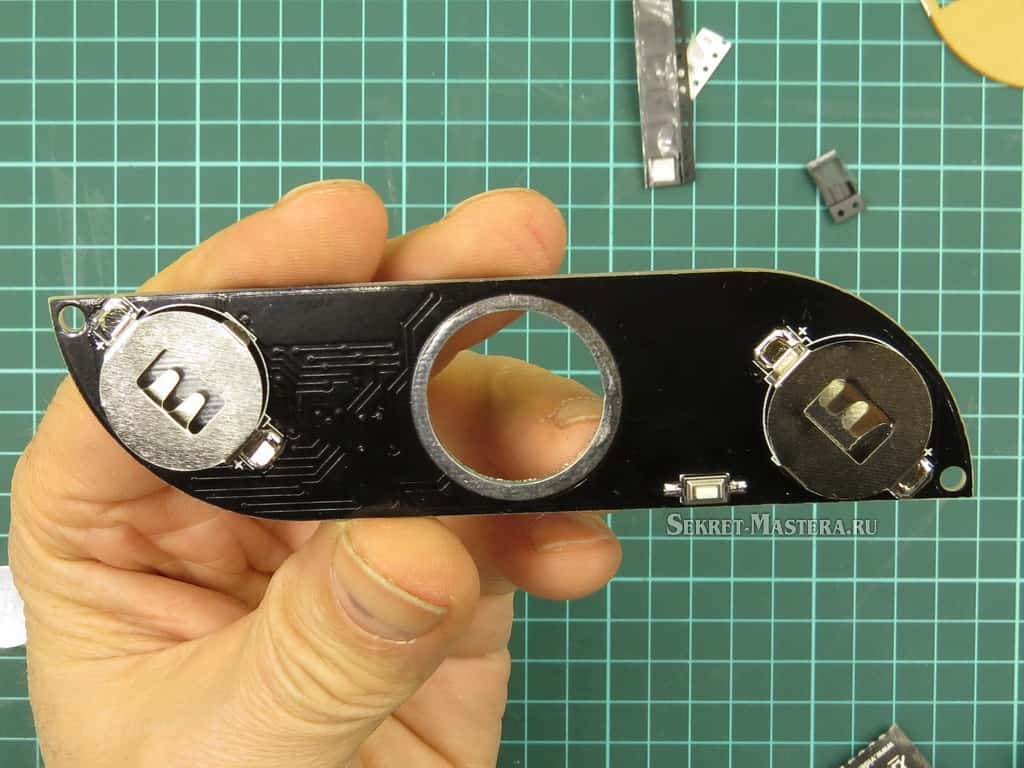

2. Припаиваются два держателя батарей марки 2032. Рекомендую заранее облудить припоем площадки установки держателя на плату. Держатели батарей также устанавливаются по ключу обозначенному на рисунке платы.

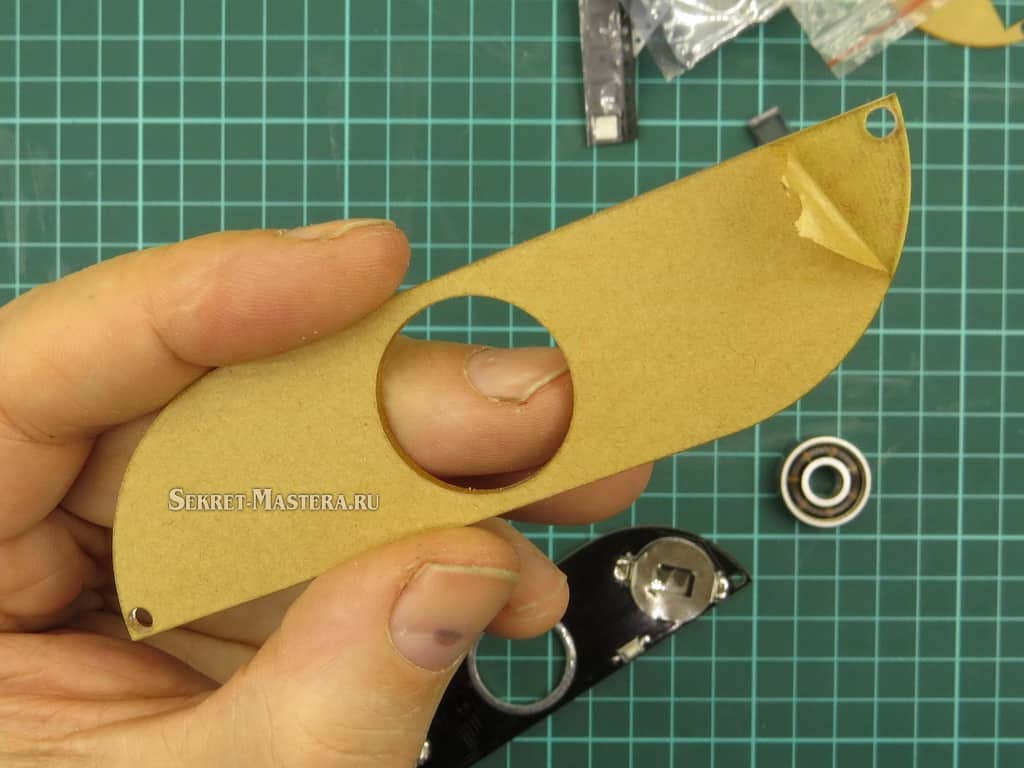

3. Освободите от защитной бумаги планки из оргстекла.



4. На сторону светодиодов установите накладку из оргстекла с вырезами.



5. Установите на лежащий на столе подшипник плату с накладкой батареями вверх так, чтобы срез накладки и подшипника были в одной плоскости на столе.

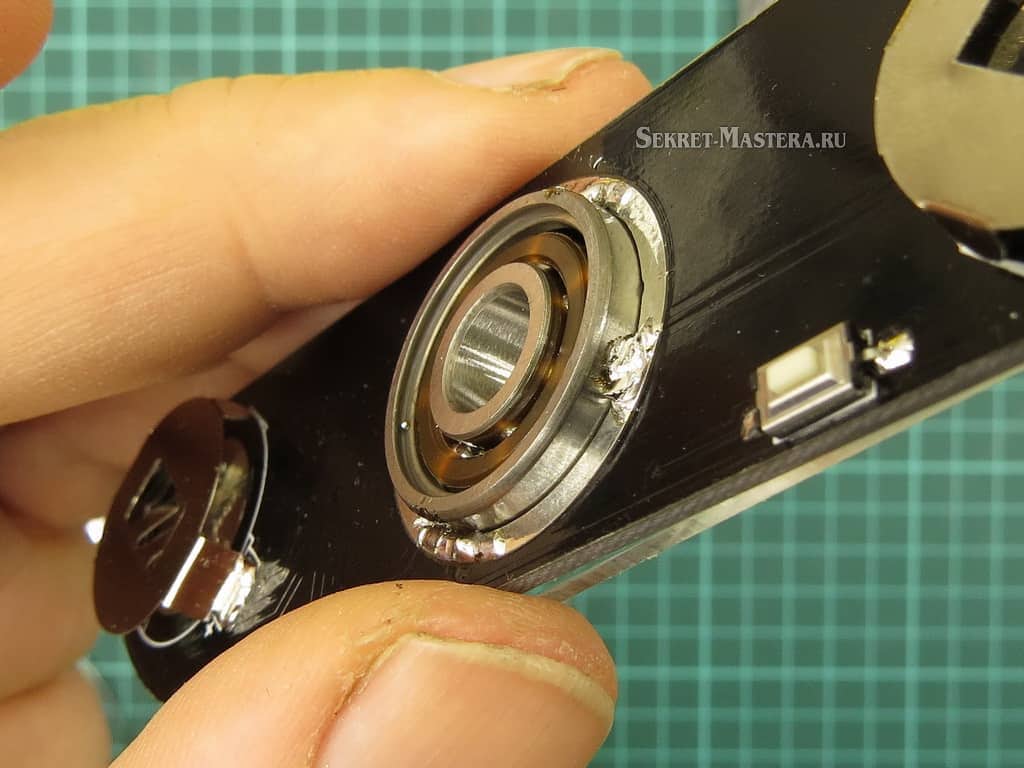

6. Поднимите температуру паяльника выше 450°С и припаяйте подшипник в трех — четырех точках к плате. Для облегчения работы можно зачистить место пайки подшипника мелкой наждачной бумагой.

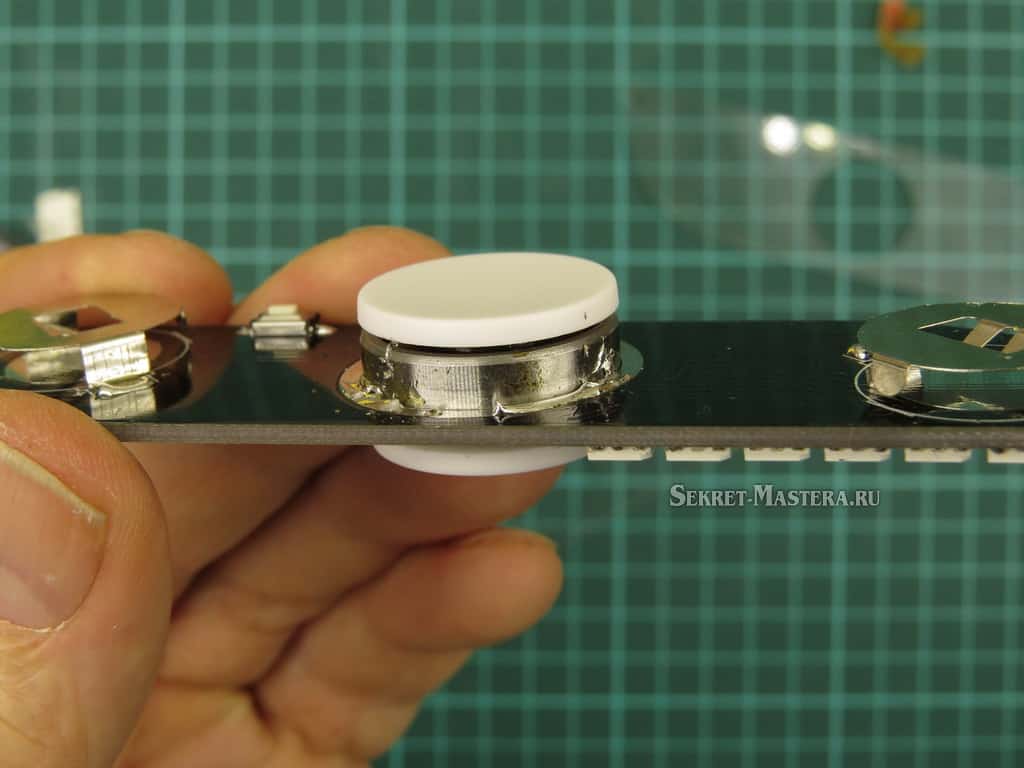

7. Установите круглые накладки на подшипник.



8. Установите и закрепите винтами вторую защитную планку из оргстекла.

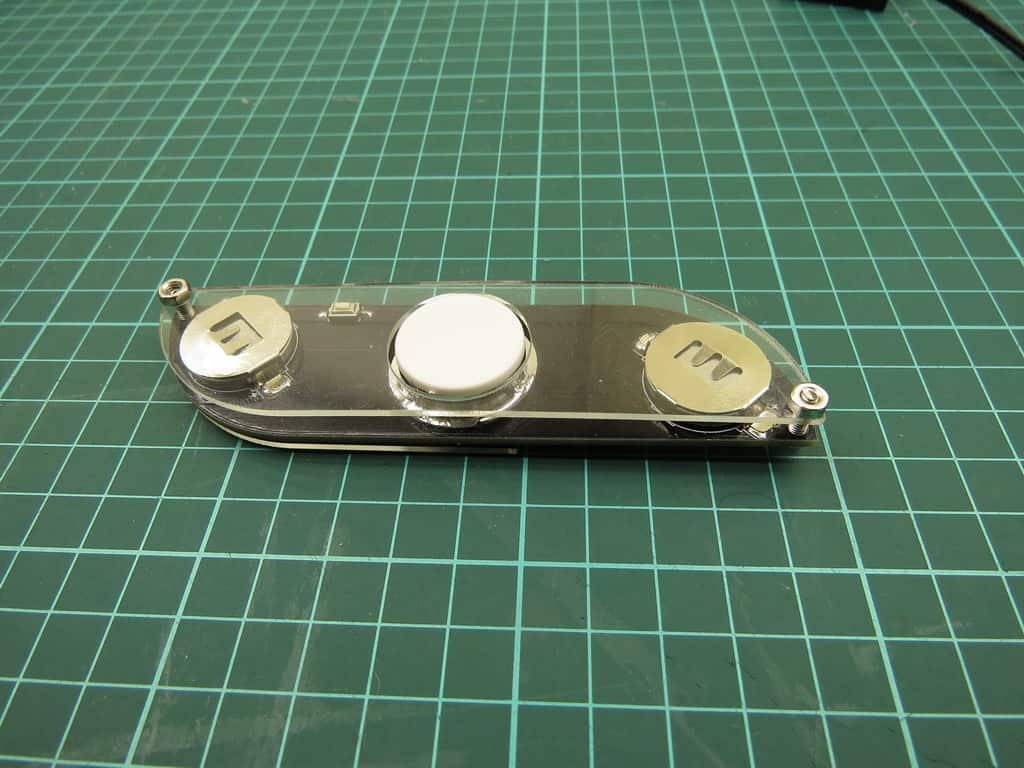

9. Установите в отсеки питания батарейки CR2032. Спинер может работать и на одной батарейке.

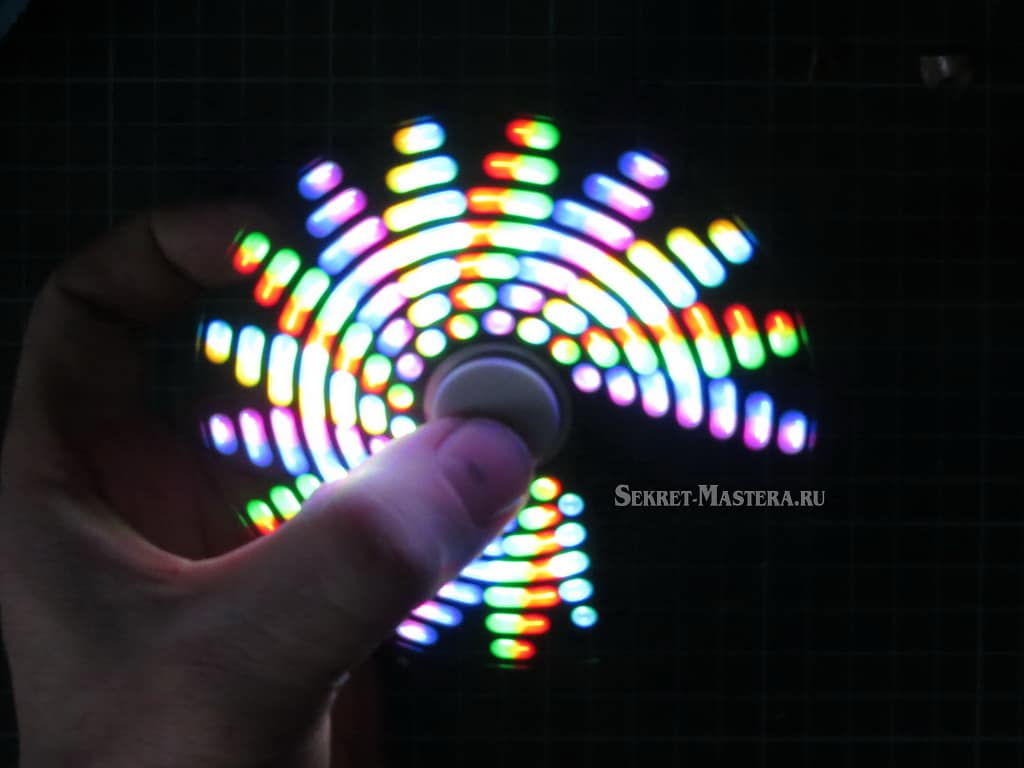

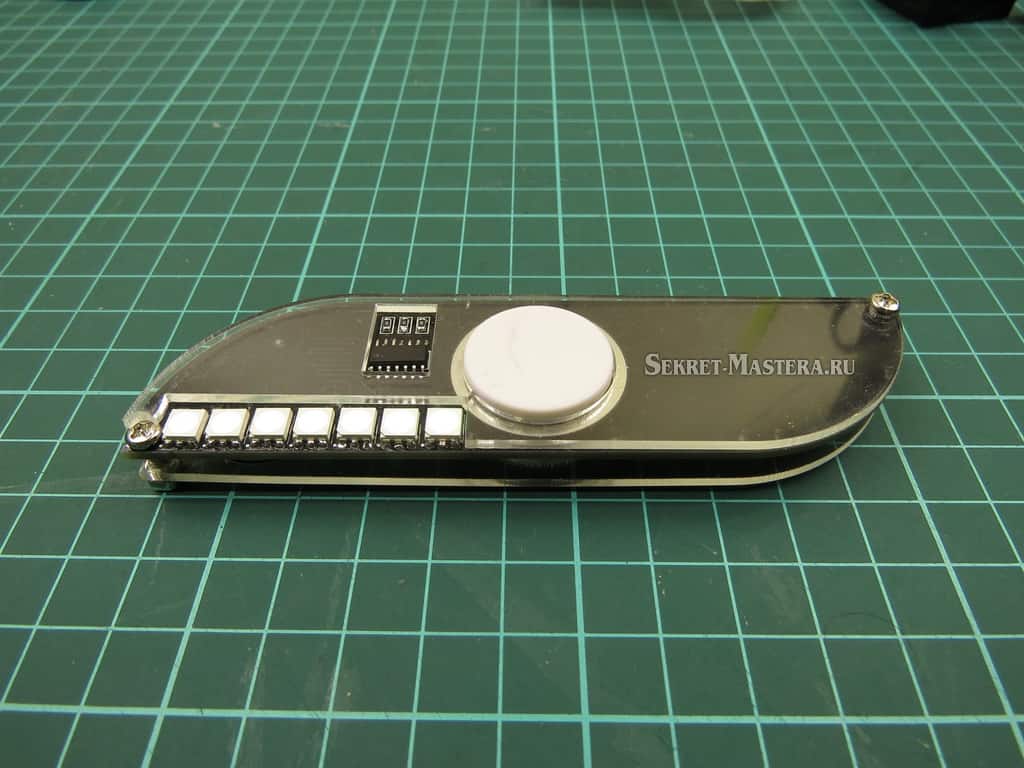

Спиннер собран, если детали установлены правильно и исправны, то после нажатия на кнопку светодиоды включатся и будут менять свой цвет и яркость свечения по встроенной в микросхему программе. Установите спиннер между пальцами и раскрутите. Микросхема управляет частотой и длительностью вспышек светодиодов по своей программе, что приводит при вращении к изменению и движению видимого рисунка, к сожалению при постоянной частоте кадров видеосъемки передать изменения рисунка во всех подробностях восприятия человеческим зрением невозможно. Но видео есть, смотрите что получилось. Выключается подсветка нажатием на кнопку. Микросхема также сама отключит питание с задержкой пять минут.

Также смотрите традиционное видео по сборке этого электронного спиннера.

Набор покупается по ссылке http://ali.pub/268hj5.  Этот спиннер будет наглядным пособием демонстрации гироскопического эффекта, принципа работы стробоскопа и механической развертки цветного видеосигнала — 7 строк по вертикали это круто! Успехов в сборке!
